L’utilizzo di un otdr fibra rappresenta lo standard fondamentale per garantire la perfetta funzionalità di un’infrastruttura ottica. Questo sofisticato strumento di misura permette di analizzare accuratamente l’integrità di ogni singolo filamento di vetro purissimo. Molte squadre di posa completano i collegamenti fisici senza effettuare verifiche approfondite sulle reali prestazioni del sistema. Tuttavia, una rete apparentemente intatta può nascondere difetti capaci di compromettere drasticamente la trasmissione dei dati digitali. L’analizzatore riflettometrico interviene per eliminare qualsiasi dubbio sul livello qualitativo dell’opera appena realizzata in cantiere. Identificare tempestivamente le anomalie strutturali evita interventi correttivi costosi e fastidiosi fermi macchina post-installazione. I committenti più esigenti richiedono oggi report dettagliati prima di accettare ufficialmente la consegna dell’impianto tecnologico.
Cos’è un OTDR per fibra ottica e come funziona

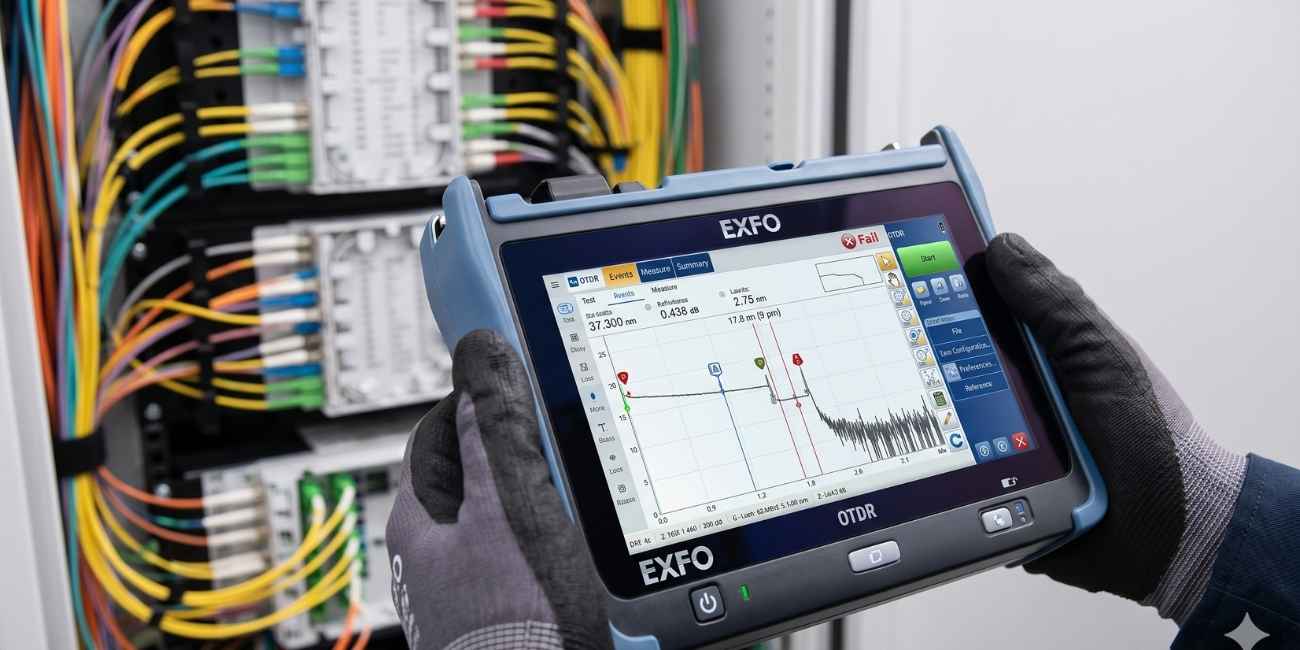

Un riflettometro ottico nel dominio del tempo, chiamato OTDR, è un dispositivo diagnostico ad altissima tecnologia. Lo strumento funziona immettendo impulsi luminosi laser ad alta potenza all’interno della tratta in fibra esaminata. Durante il percorso, la luce incontra variazioni microscopiche della materia che generano fenomeni di diffusione e riflessione. Il dispositivo cattura e analizza la frazione di segnale luminoso che ritorna verso la sorgente iniziale. Attraverso calcoli matematici precisi, traduce il tempo di volo della luce in una distanza fisica millimetrica.
Il risultato grafico finale viene visualizzato sullo schermo sotto forma di una traccia o curva riflettometrica. Questa rappresentazione visiva consente di viaggiare virtualmente all’interno del cavo per studiarne il comportamento complessivo. I tecnici possono così osservare lo stato di salute del mezzo trasmissivo lungo tutta la sua lunghezza. L’intera procedura si svolge inviando la luce da un solo capo della linea in esame.
Il ruolo cruciale dell’OTDR nel collaudo delle reti FTTH
Nelle moderne reti FTTH, lo spazio di manovra per gli errori di installazione è estremamente ridotto. La presenza di architetture di rete complesse richiede una mappatura minuziosa di ogni singola giunzione sul campo. L’analizzatore si rivela indispensabile per verificarla dall’armadio stradale fino alla borchia domestica dell’utente. Questo strumento identifica con precisione millimetrica la posizione di ogni componente passivo lungo il tragitto ottico. Consente di misurare l’efficienza degli splitter ottici, elementi critici che dividono il segnale tra i vari utenti.
Un collaudo rigoroso assicura che le attenuazioni complessive rispettino i parametri stabiliti dai progettisti di rete. La verifica tramite riflettometro tutela sia l’azienda installatrice sia l’operatore finale di telecomunicazioni. Le reti in fibra moderne devono supportare bande ultra-larghe senza subire fluttuazioni di segnale o disconnessioni. L’utilizzo sistematico di questo strumento azzera i rischi di contestazioni durante la fase di consegna.
Come lo strumento individua attenuazioni, riflessioni e punti critici
L’esame della traccia grafica permette di distinguere chiaramente i diversi eventi fisici presenti sulla linea esaminata. Le attenuazioni concentrate si presentano come gradini discendenti lungo la retta principale visualizzata sul display dello strumento. Esse sono causate solitamente da giunzioni a fusione imperfette o da piegature macroscopiche dannose del cavo. Le riflessioni, al contrario, appaiono come picchi verticali acuti sulla linea di base dell’analisi grafica. Questo fenomeno si verifica in corrispondenza dei connettori ottici o in presenza di interruzioni nette del vetro.
L’operatore può individuare immediatamente un punto critico causato da uno schiacciamento accidentale della fibra ottica. La diagnostica mirata riduce drasticamente i tempi necessari per la localizzazione e la risoluzione dei guasti in cantiere. Gli algoritmi interni dello strumento calcolano automaticamente la perdita di potenza espressa in decibel per ogni evento. La precisione dello strumento evita inutili tentativi alla cieca, ottimizzando il lavoro degli operai specializzati.
Perché la certificazione della tratta è fondamentale
Certificare una rete significa dichiarare ufficialmente che l’opera rispetta gli standard normativi nazionali ed internazionali vigenti. I report generati dall’apparecchio costituiscono la prova documentale incontestabile della qualità del lavoro svolto dai tecnici. Nessun gestore telefonico accetta l’attivazione di una linea senza una documentazione tecnica associata e validata. La certificazione protegge legalmente l’impresa installatrice da contestazioni future relative a malfunzionamenti della rete stessa.
Documentare lo stato iniziale dell’infrastruttura crea un punto di riferimento essenziale per i futuri interventi manutentivi. I dati archiviati permettono di confrontare le prestazioni del cavo a distanza di anni dalla posa. Un impianto certificato acquisisce un valore commerciale superiore sul mercato delle telecomunicazioni professionali. La trasparenza dei dati tecnici consolida la fiducia tra il committente e l’azienda che esegue i lavori.
La differenza tra installare una rete e verificarla davvero
Posare i cavi e giuntare i connettori rappresenta solo la prima parte della realizzazione di un’infrastruttura. Molti pensano erroneamente che un semplice test di continuità visiva sia sufficiente per dichiarare l’opera conclusa. Un localizzatore visivo di guasti a luce rossa mostra se il segnale attraversa il cavo ottico. Tuttavia, questo metodo economico non misura in alcun modo l’entità delle perdite di potenza introdotte lungo la linea.
Verificare davvero una rete richiede un’analisi quantitativa profonda che solo la riflettometria può fornire con certezza. Lo strumento quantifica il danno esatto causato da una micro-curvatura invisibile ad occhio nudo all’interno di un pozzetto. Passare dalla semplice installazione alla verifica strumentale definisce la professionalità di un’azienda del settore. Senza test adeguati, i problemi latenti emergeranno solo quando la rete sarà sottoposta a pieno carico di traffico.
L’importanza della formazione per interpretare i risultati
Disporre di un’apparecchiatura sofisticata non garantisce automaticamente l’esecuzione di una diagnosi corretta sul campo. La lettura della curva riflettometrica richiede competenze tecniche specifiche e una profonda conoscenza dei fenomeni fisici collegati. Un operatore non preparato potrebbe confondere un fantasma di riflessione con un difetto reale del cavo. Configurare correttamente i parametri iniziali, come la larghezza dell’impulso, determina la precisione dell’intera misurazione svolta.
Una scelta errata della durata dell’impulso crea zone morte ampie, nascondendo guasti vicini allo strumento. Per questa ragione, la formazione specialistica è fondamentale per valorizzare l’investimento fatto nell’acquisto della strumentazione. I corsi dedicati trasformano i tecnici di cantiere in veri esperti della certificazione ottica. Saper interpretare i grafici complessi riduce gli errori di valutazione e velocizza il ripristino delle linee danneggiate.
Le proposte tecnologiche di Fibernet Srl e l’Academy
La realizzazione di infrastrutture a regola d’arte richiede strumenti all’avanguardia e competenze professionali costantemente aggiornate. Fibernet Srl, azienda leader con sede a Formello, rappresenta il punto di riferimento italiano per il settore ottico. La proposta aziendale include la distribuzione dei rinomati strumenti di collaudo avanzati realizzati dal marchio EXFO. Questi dispositivi integrano tecnologie moderne per semplificare l’interpretazione dei dati complessi direttamente sul campo di lavoro. Il catalogo comprende anche macchine soffiacavo proprietarie, giuntatrici INNO e componenti fondamentali per il delivery FTTH.
Si trovano borchie ottiche protettive, cavi flessibili, pigtail certificati, riflettori di linea e connettori SOC efficienti. L’affiancamento commerciale si completa con un’offerta formativa strutturata erogata direttamente tramite la nota Fibernet Academy. I percorsi didattici supportano attivamente le squadre operative nell’apprendimento delle corrette metodologie di collaudo e giunzione. Rivolgersi a questo partner specializzato assicura il successo tecnologico e operativo di ogni progetto di rete.
